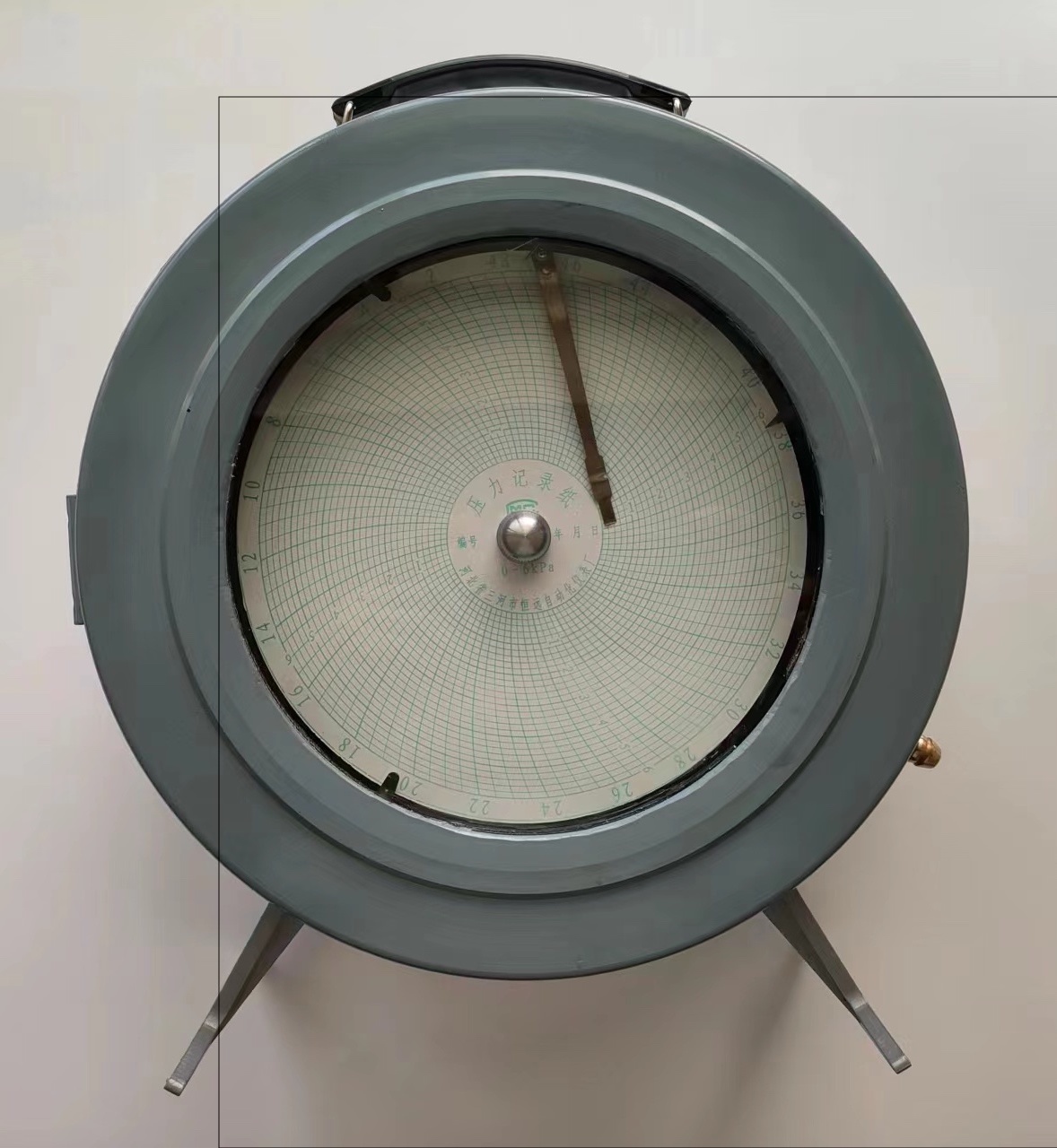

压力指示记录仪系列

该仪表用于气体，液体压力的动态测量，可自动监测并记录24小时压力。

仪表外壳采用铝合金，耐老化不变形，表壳内设有密封装置。计时部件采用特制石英机芯，采用5号电池作机芯电路电源， 半年左右更换电池一次，走时准确， 耗电量小，记录笔采用整体结构，维棉作笔尖，划线，记时清晰准确，灵敏度高， 正常情况下，每支笔可连续使用2400小时(划线长50米左右)。记录纸采用进口铜版纸，光而滑，用户可根据瞬时记录， 随时观测24小时内被测介质压力变化情况。

1.工作电压：1.5V.DC(一节5号电池)
2.记录走纸速度：24h/周
3.平均功耗电流：<=160uA.DC
4.压力精确度等级：1.5级，2.5级
5.时间精确度等级：0.5级

本压力自动记录仪，是压力仪表中特殊监测性本安型仪表。该记录仪具有结构先进，携带、安装简便，测压记录准确可靠等特点，可通过对检测压力的记录，掌握被测介质的变化情况，以便相应调整压力系统。

该系列仪表可记录瞬时压力，测量对铜无腐蚀作用的气体，液体压力，随时自动记录，适用于煤炭、石油、化工、冶金、电站、城镇供气、供水、通讯、电缆网络监测等行业，可根据瞬时记录对24小时内的被测介质工作压力变化进行技术性分析，是企业进行计量考核，实现科学化管理的理想仪表

为了保证记录仪的记录要求，表壳内设有密封装置。外壳采用铝合金，耐老化，不变形。计时部件采用特制石英机芯，采用5号电池作机芯电路电源，半年左右更换电池一次，走时准确，耗电量小，特别是在没有网络电源情况下，使用此表更是理想之工具。记录笔采用整体结构，维棉作笔尖，划线，记时清晰，准确、灵敏度高，正常情况下，每支笔可连续使用2400小时(划线长50米左右)。 记录纸采用进口铜板纸，光而滑，用户可根据瞬时记录，随时观测24小时内被测介质压力变化情况，改变了过去专人定时添水的烦琐劳动。是企业进行科学化管理的理想仪表。

YLMD-B型

YTL-180-B型

压力传动主要由膜盒组件(弹簧管组件)与压力机芯部件组成。 膜盒(弹簧管)的一侧与导压管连接，保证密封，另一端与拉板连接，传动通过调节板动力机芯， 在介质压力作用下，膜盒(弹簧管)自由端随着压力变化而产生线性位移，通过拉板传递给压力机芯，带动笔架工作。

记录部分采用电子石英机芯，由5号电池作电源，通过转盘、卡夹驱动记录纸以顺时针方向运转， 一周为24小时。记录笔在图纸上的径向指示为记录下的被测介质的瞬时间压力值。

1.仪表应安装在便于维护，检修和观察读数的位置。
2.记录仪按正、负极装5号电池，机芯开始正常工作。
3.仪表必须成垂直装置，装置地点不应有振荡和震动，如不能避免时，必须设有防震装置。
4.安装时无论使用何种软管，如橡胶或塑料管等，必须清除管内杂物，以防进入表内，造成导压管堵塞。
5.更换记录纸时，先将卡夹松开，将图纸上的时间、刻度线按相应的时间与定时针对准，放平卡夹，向开口方向推紧即可。
6.仪表工作时，表盖应保持密封，以防尘垢进入表内，长期不用时，应取出电池防止腐蚀电极。
7.安装记录笔时，将笔盒腹部的插口槽插入笔杆， 至笔尖上部与笔杆顶端触实为准。
8.安装记录笔时拔去笔套，不应用手划写，更不能受外力碰撞 ，以免笔尖变粗。笔尖接触图纸的压力应在10g左右为宜。不得任意压低笔杆，以免摩擦力过大，走时不准，线条变粗。
9.停用两小时以上，必须套上笔套，保持密封，以防墨水挥发。
10a.每天定时更换记录纸。
b.每月检验一次笔尖使用误差，以零点为准，如误差太大，调整微调螺丝即可。
c.每年应对仪表的准确性作一次全面检验。
d.仪表的测量范围不应超过上限值的70%。
11.a.压力自动记录仪外壳可靠接地。
b.用户不得随意更改内部电器元件。
c.使用、维修必须遵守中华人民共和国爆炸危险场所电气安全规程(试行)。

（1）故障现象：仪表的记录或指示不正常，反应不出测量值的变化 产生原因：引入压力的导压管封闭不严 排除方法：消除不密封现象
（2）故障现象：笔尖记录不正常，画线断续和粗细不匀 产生原因：①笔尖接触不实②笔尖上粘有杂物 排除方法：①调整笔尖压力②用酒精洗涤笔尖
（3）故障现象：记录纸与支架产生摩擦，时间弧 线偏差大 产生原因：记录纸放置偏斜 排除方法：移正或更换记录纸
（4）故障现象：记录纸不动 产生原因：①电池接触不良②换纸时卡夹不紧 排除方法：①拨动接线片,去掉其杂物②向开口方向推紧

1.本仪表均按需方要求生产，一般不库存，因此在订货时必须注明记录仪的型号，名称，测量范围，精确等级和螺纹的连接形式，及订货数量。
2.本厂承担本品备件供应及维修，（在保修内无偿修理)
3.本仪表不适邮寄，一般均由铁路快件发运，或需方专程提货。
4.仪表在出厂前精度已校检好，但由于运输，装卸过程中的甩、打、磕、碰，为防止万一，仪表在使用前应复核、确认无损时，再投入运行。
5.本品保修一年。
