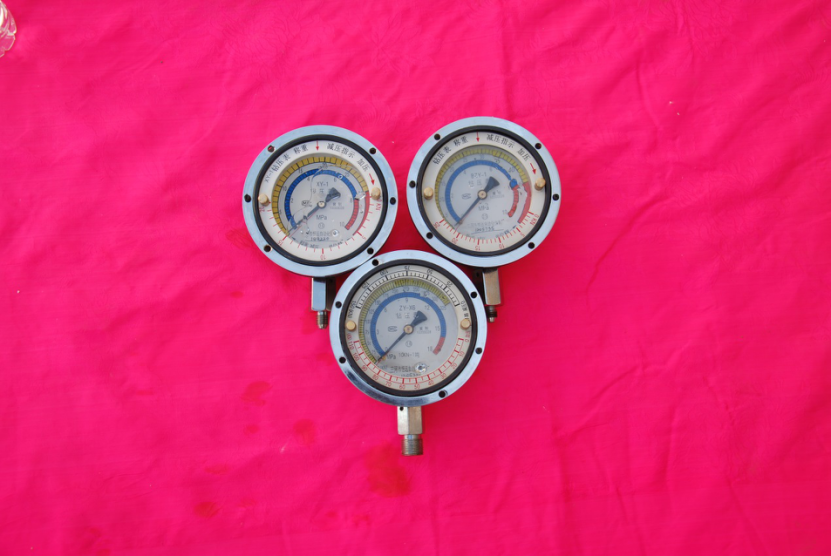

钻压表

该仪表在钻探施工进作业中，能正确反映钻具重量和加压，减压钻进时的孔底压力，为获得合理的钻进速度可提供可靠的依据。 适合地质、冶金、石油、化工、煤炭等行业的各种钻探机械使用。

1.该仪表有指针、刻度表盘、表壳及缓冲器组成。仪表壳内充以一定数量的甲基硅油，在仪表的接头内装有缓冲器， 确使仪表在防震、抗冲击等方面的性能达到明显的效果
2.该仪表的弹性元件为波登管（即弹簧管）其灵敏度较高，可反映出微小压力的变化
3.该仪表性能可靠，结构简单，适合各种钻探工作的需要

1.精度等级：2.5级
2.单位工作压力：0～10MPa
3.接头螺纹：M12×1.25 M14×1.5 M20×1.5
4.安装尺寸：Φ115mm 4孔Φ5.2-Φ125mm

钻压表型号

下列表格中各种钻压表型号中各种钻机型号等专用仪表，也就是说：适用于钻机给进油缸、活塞杆直径、油缸数量，及单位工作最大压力值参数符合表格中规定的其他型号的钻机适用的钻压表：

序号	钻压表型号	钻机型号代表	给进油缸内径(mm)	活塞杆直径(mm)	油缸数量	测量范围
1	BZY-1	GX-1T	φ60	φ28	2	0-7.96MPa减压：0-45KN加压0-25KN
2	BZY-2	XY-2	φ70	φ35	2	0-7.806MPa减压：0-45KN加压0-25KN
3	BZY-2P	XY-2PC	φ60	φ30	2	0-7.96MPa减压：0-45KN加压0-25KN
4	BZY-4	MGJ-50	φ60	φ35	等于单缸	0-7.07MPa减压：0-20KN加压：0-12KN
5	BZY-5	CQ-15	φ100	φ50	2	0-7.64MPa减压：0-120KN加压：0-90KN
6	BZY-5A	XY-44	φ100	φ50	2	单位工作压力0-16MPa减压：0-200KN加压0-130KN
7	BZY-3		φ50	φ28	2	单位工作压力0-16MPa减压：0-95KN加压：0-40KN
8	ZY-1	XU-300	φ70	φ40	2	0-7.80MPa减压：0-60KN加压：0-25KN
9	ZY-2	XU-600(Ⅰ. Ⅱ. Ⅲ)	φ105	φ40	2	0-6.93MPa减压：0-120KN加压：0-50KN
10	ZY-3	JU1000	φ80	φ40	2	0-6.96MPa减压：0-70KN加压：0-40KN
11	ZY-3A	XY-4、XY-44	φ80	φ40	2	单位工作压力0-16MPa减压：0-130KN加压：0-90KN
12	KY-1	XY-1	φ50	φ25	2	0-6.96MPa减压：0-30KN加压：0-15KN
13	ZX-3	ZX-3	φ80	φ40	2	单位工作压力0-6MPa减压：0-30KN加压：0-30KN

1.称重、减压钻进：

钻具的称重是将钻具提起稍离孔底，再将钻进手轮置于“称重”位置，此时钻具重量靠油缸下腔的液压油支撑，仪表指针即做顺时针转动，待指针静止不动时，其所指的对应数值即为钻具重量。

为了帮助操作者便于记忆，可将加压指示盘（外圈动盘）中的红箭头对准重量值。称重、减压指示指均在同一静盘上。减压钻进也是如此进行，其不同的是需操作减压钻进手枪，使仪表指针做逆时针转动，待仪表指针不动时，指针上锁指的静盘刻度值即为减压值，钻进时钻头对孔的实际压力值等于箭头锁指的称重值减去减压值。
2.加压钻进：

先称出钻具重量，假定钻具重量为5KN，然后转动仪表动盘，使动盘上的5KN刻度值对准静盘上的0处的红线；将操作手轮置于“加压”位置，再慢慢转动钻机的调压手轮，此时仪表指针做顺时转动，如果孔底压力需要15KN，则要求仪表指针维持在动盘上的15KM处，读数值即为孔底的实际压力值。

1.选用钻压表时，必须与所用的钻机给进油缸直径，活塞杆直径、油缸数量等参数与上述表内数据相符。
2.液压油需经常保持清洁。如果仪表指针出现了滞后现象等，将旋下仪表接头六方螺母，将缓冲器旋下清洗干净，装好后再进行使用。
3.仪表安装时，管路中尽量充油，排净空气。
4.若上述表格内钻压表规格不能满足您的需求时，请来信注明时给时油缸直径、活塞杆直径、油缸数量即单位工作最大压力值。我单位随时为您定做。
